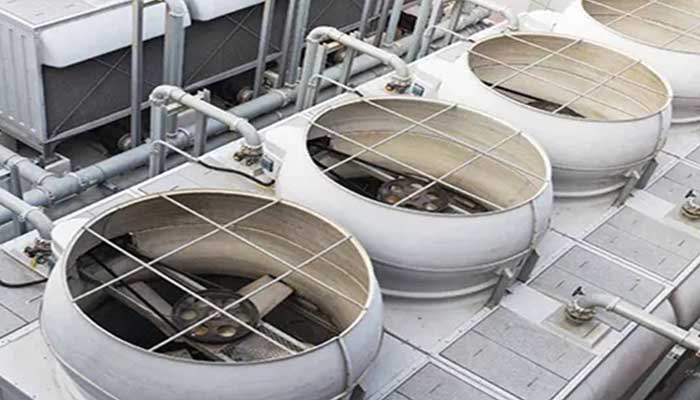

برج خنککننده یکی از کلیدیترین تجهیزات صنایع مختلف مانند نیروگاهها، پالایشگاهها، صنایع غذایی، پتروشیمی و حتی ساختمانهای بزرگ است. وظیفه اصلی آن دفع حرارت اضافی و خنککردن آب در گردش میباشد.
اما یکی از مشکلات جدی که راندمان این سیستم را به شدت کاهش میدهد، تشکیل رسوب و گرفتگی در قطعات مختلف برج خنککننده است.
رسوبگذاری نهتنها باعث افزایش مصرف انرژی میشود، بلکه در صورت عدم رسیدگی، میتواند باعث آسیب جدی به پکینگها، نازلها، لولهها و حتی فن سیستم گردد.
بنابراین آشنایی با روش رسوب زدایی برج خنک کننده و راهکارهای پیشگیرانه، امری حیاتی برای مهندسان نگهداری و تعمیرات است.
فهرست مطالب
چرا رسوب در برج خنککننده تشکیل میشود؟
سختی آب
اصلیترین علت رسوب، وجود یونهای کلسیم و منیزیم در آب است. وقتی دمای آب بالا میرود یا تبخیر صورت میگیرد، این یونها به شکل کربنات یا سولفات رسوب میکنند.
تبخیر و افزایش غلظت
آب در برج خنک کننده تبخیر میشود و املاح محلول در آن افزایش مییابد. به همین دلیل رسوب در بخشهایی مانند پکینگها، تشت آب و نازلها بیشتر دیده میشود.
سیکل تغلیظ (Cycle of Concentration)
هرچه تعداد سیکل تغلیظ بالاتر رود، غلظت یونها بیشتر و خطر رسوبگذاری بیشتر خواهد شد. اگر این پارامتر کنترل نشود، رسوب در مدت کوتاهی شکل میگیرد.
دمای بالا
در بخشهایی که دمای آب زیاد است (مثل نزدیک کندانسور یا پکینگها)، سرعت رسوبگذاری بیشتر است.
کیفیت پایین مواد شیمیایی
در برخی سیستمها، مواد ضد رسوب بهصورت غیرتخصصی یا با دوز نامناسب استفاده میشوند. این مسئله باعث میشود بازدهی کنترل رسوب پایین باشد.
اثرات رسوب بر برج خنککننده
رسوبها لایهای عایق روی سطوح ایجاد میکنند و مشکلات زیادی را به وجود میآورند:
- کاهش راندمان انتقال حرارت حتی لایهای به ضخامت ۱ میلیمتر میتواند راندمان را تا ۲۰٪ کاهش دهد.
- افزایش مصرف انرژی الکتریکی فنها و پمپها باید بیشتر کار کنند.
- کاهش دبی آب به دلیل گرفتگی نازلها.
- افزایش دمای خروجی آب خنک که بر کل فرایند صنعتی تاثیر منفی دارد.
- سایش و خرابی قطعات مکانیکی به دلیل گردش آب همراه با ذرات رسوبی.
- افزایش هزینه تعمیرات و نگهداری و کاهش عمر مفید سیستم.
انواع روش رسوب زدایی برج خنک کننده

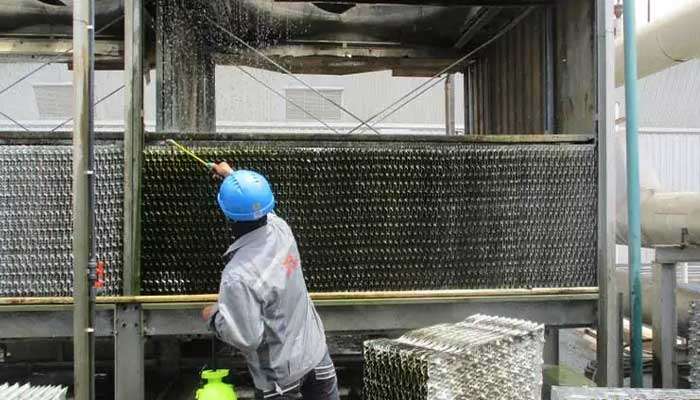

رسوبزدایی مکانیکی
این روش شامل استفاده از ابزارهای دستی (برس، کاردک) یا دستگاههای فشار قوی (واترجت صنعتی) برای جدا کردن رسوبات است.
- مزایا: کمهزینه، بدون مواد شیمیایی.
- معایب: زمانبر، خطر آسیب به پکینگهای PVC و قطعات حساس.
رسوبزدایی شیمیایی
رسوبزدایی شیمیاییدر این روش، از مواد شیمیایی مخصوص برای حلکردن رسوبات استفاده میشود. رایجترین مواد شامل:
- اسید کلریدریک (HCl)
- اسید سولفامیک
- مواد شوینده صنعتی ضد رسوب
فرایند به این شکل است که سیستم از مدار خارج شده، محلول شیمیایی وارد برج میشود و بعد از مدتی سیرکوله، رسوبات حل میشوند. سپس سیستم با آب خالص شستوشو میگردد.
- مزایا: سریع، مؤثر، قابل نفوذ به بخشهای غیرقابل دسترس.
- معایب: نیازمند تخصص بالا، احتمال خوردگی در صورت مصرف بیش از حد.
رسوبزدایی اولتراسونیک (Ultrasonic Cleaning)
این روش نسبتاً جدید است. با استفاده از امواج فراصوت، حبابهای میکروسکوپی در آب ایجاد میشوند که با ترکیدن، لایههای رسوب را از سطح جدا میکنند.
- مزایا: سازگار با محیط زیست، بدون مواد شیمیایی، مناسب برای تجهیزات حساس.
- معایب: هزینه تجهیزات بالا، مناسب نبودن برای رسوبات ضخیم.
استفاده از سختیگیر آب و اسمز معکوس (RO)
بهترین روش پیشگیری، کاهش سختی آب ورودی است. سختیگیر رزینی یا دستگاه اسمز معکوس میتواند تا حد زیادی از تشکیل رسوب جلوگیری کند.
- مزایا: پیشگیری بلندمدت، کاهش شدید احتمال رسوبگذاری.
- معایب: هزینه اولیه زیاد، نیاز به نگهداری و احیای رزین.
روشهای مغناطیسی و الکترونیکی
این دستگاهها روی لوله ورودی نصب میشوند و با تغییر رفتار یونها، مانع از چسبیدن آنها به سطوح میشوند.
- مزایا: نصب آسان، بدون مواد شیمیایی.
- معایب: اثربخشی محدود، وابسته به شرایط آب.
مقایسه روشهای رسوبزدایی
|
روش رسوبزدایی |
هزینه |
اثربخشی | مناسب برای | معایب اصلی |
|
مکانیکی |
کم | متوسط | رسوبات سطحی |
آسیب به پکینگ |
|
شیمیایی |
متوسط | بسیار بالا | رسوبات سخت و ضخیم |
خوردگی فلزات |
|
اولتراسونیک |
بالا | بالا | سیستمهای حساس |
هزینه زیاد |
|
سختیگیر/RO |
بالا (اولیه) | پیشگیرانه عالی | تمام صنایع |
نیاز به سرویس |
| مغناطیسی | متوسط | متوسط | صنایع کوچک |
عدم اثر روی رسوبات قدیمی |
شرکت شیمیایی آماس (اندیشه مهرآرای سپاهان) انواع مواد شیمیایی قابل استفاده در رسوب زدایی برج خنک کننده، ضد رسوبها، آنتی اسکالانت و دیسکلر و… را تولید و با قیمتی رقابتی و کیفیت بالا به مشتریان گرامی عرضه میدارد.
اقدامات پیشگیرانه
اقدامات پیشگیرانه- آنالیز ماهانه آب: کنترل سختی، TDS، pH
- استفاده از مواد شیمیایی ضد رسوب و ضد خوردگی
- سرویس و شستوشوی دورهای پکینگها
- کنترل سیکل تغلیظ با تخلیه بخشی از آب (Blowdown)
- بازرسی فصلی نازلها و فنها
- استفاده از فیلتر شنی و کربنی برای حذف ذرات معلق
هزینه رسوبزدایی در مقایسه با عدم اقدام
اگرچه رسوبزدایی نیازمند هزینه اولیه است، اما در بلندمدت از هزینههای سنگین جلوگیری میکند:
رسوب ۱ میلیمتری میتواند مصرف انرژی را ۱۰٪ افزایش دهد.
رسوب ۳ میلیمتری مصرف انرژی را تا ۳۰٪ بالا میبرد.
توقف تولید در صنایع پتروشیمی یا نیروگاهی میتواند میلیونها تومان خسارت ایجاد کند.
بنابراین هزینه رسوبزدایی بسیار کمتر از خسارت ناشی از بیتوجهی است.
جمعبندی
رسوبزدایی برج خنککننده یکی از اساسیترین کارهای نگهداری است که تاثیر مستقیمی بر راندمان انرژی، هزینه تعمیرات و طول عمر تجهیزات دارد.
انتخاب روش رسوب زدایی برج خنک کننده باید با توجه به شرایط آب، نوع صنعت، جنس قطعات و بودجه صورت گیرد. بهترین نتیجه زمانی حاصل میشود که علاوه بر رسوبزدایی دورهای، اقدامات پیشگیرانه نیز بهطور مداوم انجام شوند.
